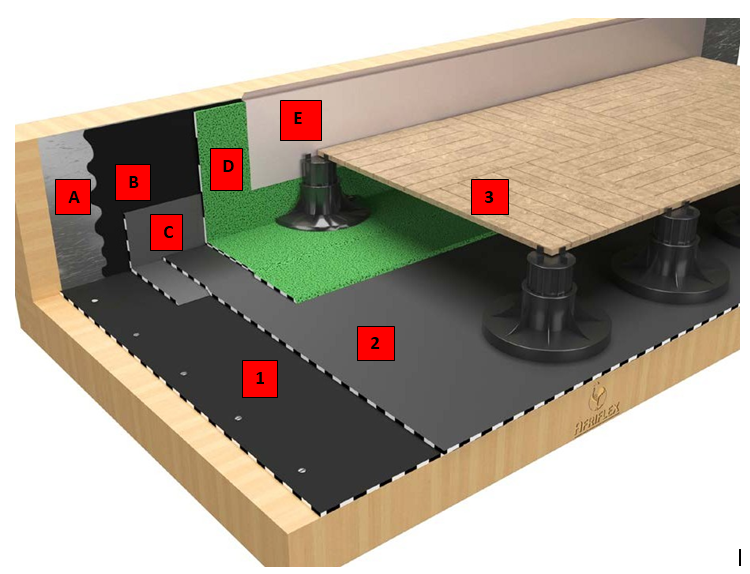

TOITURE TERRASSES ACCESSIBLES AUX PIÉTONS
Relevé
A Costière métallique
B AFRIKOTE
C AFRIFLEX 30 PY 180 F/F
D AFRIFLEX 40 PY 180 ARD/F
Revêtement d’étanchéité
1 AFRIFLEX 25 PY180 F/F
2 AFRIFLEX 25 PY 180 F/F
3 Protection : dalle sur plot
A Costière métallique
B AFRIKOTE
C AFRIFLEX 30 PY 180 F/F
D AFRIFLEX 40 PY 180 ARD/F
Revêtement d’étanchéité
1 AFRIFLEX 25 PY180 F/F
2 AFRIFLEX 25 PY 180 F/F
3 Protection : dalle sur plot
Document de référence
DTU 43.4 NM EN 13707
Informations complémentaires :
Informations complémentaires :- La pose des cos- tières n’est pas obligatoire sur support ancienne étan- chéité.
-En cas d’une protection par dalle en béton préfabri- qué ou pierres naturelles la couche de désolidarisa- tion est assurée par un lit de granulat ou lit de sable d’épaisseur 3 cm
DTU 43.4 NM EN 13707
Informations complémentaires :
Informations complémentaires :- La pose des cos- tières n’est pas obligatoire sur support ancienne étan- chéité.
-En cas d’une protection par dalle en béton préfabri- qué ou pierres naturelles la couche de désolidarisa- tion est assurée par un lit de granulat ou lit de sable d’épaisseur 3 cm

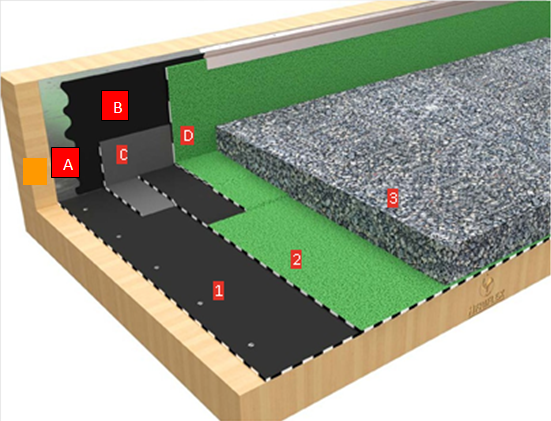

TOITURE INACCESSIBLES
SANS ISOLATION THERMIQUE ET SOUS PROTECTION MEUBLE
Relevé
A Costière métallique
B AFRIKOTE
C AFRIFLEX 30 PY 180 F/F
D AFRIFLEX 40 PY 180 ARD/F
Revêtement d’étanchéité
1 AFRIFLEX 25 PY180 F/F
2 AFRIFLEX 25 PY 180 ARD/F
3 Protection
A Costière métallique
B AFRIKOTE
C AFRIFLEX 30 PY 180 F/F
D AFRIFLEX 40 PY 180 ARD/F
Revêtement d’étanchéité
1 AFRIFLEX 25 PY180 F/F
2 AFRIFLEX 25 PY 180 ARD/F
3 Protection
Document de référence
DTU 43.4 NM EN 13707
Informations complémentaires :
– La pose des costières n’est pas obligatoire sur support ancienne étanchéité
-La granularité des granulats est comprise entre 0,010 et 0,030 m.
DTU 43.4 NM EN 13707
Informations complémentaires :
– La pose des costières n’est pas obligatoire sur support ancienne étanchéité
-La granularité des granulats est comprise entre 0,010 et 0,030 m.

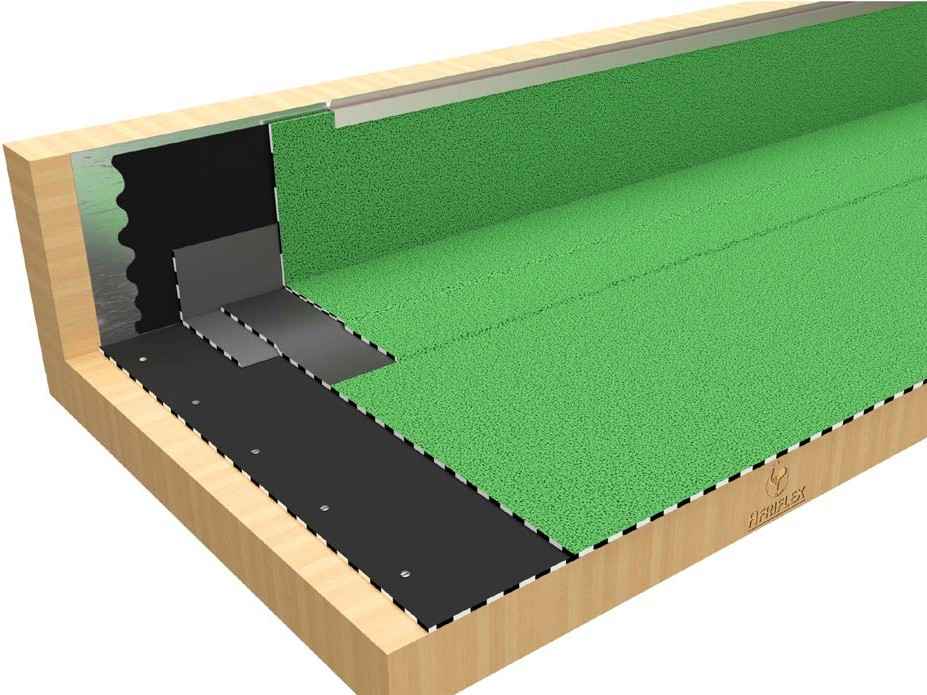

SANS ISOLATION THERMIQUE ET APPARENT
Relevé
A Costière métallique
B AFRIKOTE
C AFRIFLEX 30 PY 180 F/F
D AFRIFLEX 40 PY 180 ARD/F
1AFRIFLEX 25 VV 60 F/F
2 AFRIFLEX 25 PY 180 ARD/F
A Costière métallique
B AFRIKOTE
C AFRIFLEX 30 PY 180 F/F
D AFRIFLEX 40 PY 180 ARD/F
1AFRIFLEX 25 VV 60 F/F
2 AFRIFLEX 25 PY 180 ARD/F
Document de référence
DTU 43.4 NM EN 13707
Informations complémentaires :
– La pose des costières n’est pas obligatoire sur support ancienne étanchéité
– Les chemins et aires de circulation sont admis avec feuille complémentaire AFRIFLEX 40 PY 180 ARD/F soudée, l’autoprotection de la feuille complémentaire doit être de couleur différente de la partie courante.
DTU 43.4 NM EN 13707
Informations complémentaires :
– La pose des costières n’est pas obligatoire sur support ancienne étanchéité
– Les chemins et aires de circulation sont admis avec feuille complémentaire AFRIFLEX 40 PY 180 ARD/F soudée, l’autoprotection de la feuille complémentaire doit être de couleur différente de la partie courante.
